梯形齒同步帶(同步帶設計選型) |
|
|
|

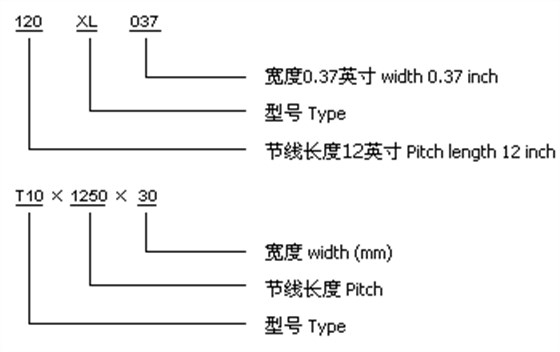

梯形齒同步帶規格型號標記
梯形齒同步帶各個型號齒形參數表
|
型號 |
節距 (mm) |
齒高 (mm) |
帶厚 (mm) |
角度 β° |
|||||
|
MXL |
2.032 |
0.51 |
1.14 |
40 |
|||||
|
XL |
5.08 |
1.27 |
2.3 |
50 |
|||||
|
L |
9.525 |
1.91 |
3.6 |
40 |
|||||
|
H |
12.7 |
2.29 |
4.3 |
40 |
|||||
|
T5 |
5 |
1.2 |
2.2 |
40 |
|||||
|
T10 |
10 |
2.5 |
4.5 |
40 |
|||||
|
AT5 |
5 |
1.2 |
2.7 |
50 |
|||||
